电力电子转换器

电力电子技术的主要任务是处理和控制电能的流动，以最适合用户负载的形式提供电压和电流。现代电力电子变换器涉及非常广泛的应用领域，如开关电源、有源电力滤波器、电机运动控制、可再生能源转换系统、分布式发电、柔性交流输电系统和车辆技术等。2021欧洲杯足球竞猜官方平台

电力电子转换器可以在任何需要修改传统电子学的电能形式的地方找到，在传统电子学中，电流和电压被用来携带信息，而与电力电子，它们携带电力。2021欧洲杯足球竞猜官方平台电力电子系统的一些应用例子是用于许多移动设备的DC/DC转换器，如手机或pda，以及用于计算机和电视的AC/DC转换器。大型电力电子设备被用于控制全国数百兆瓦的电力流量。下面将讨论其中一些转换器。

双转换器

双换流器是整流器和逆变器的组合，其中交流电转换为直流电，然后是直流电转换为交流电，负载处于两者之间。双变换器可以是单相的，也可以是三相的。双型变换器由两个由晶闸管组成的桥组成，其中一个用于整流，将交流电转换成直流电，然后给负载。其他晶闸管桥是用来把直流电转换成交流电的

单相双变流器

单相双变流器采用单相为源，然后给双变流器的变换器1整流到负载。

工作原理:

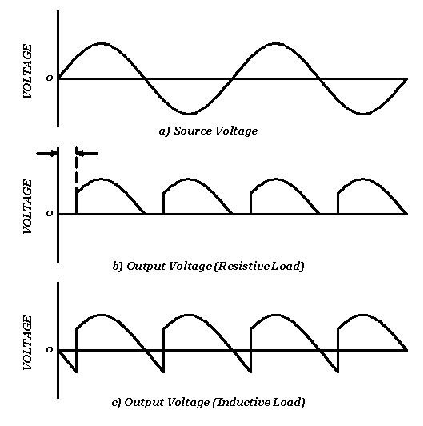

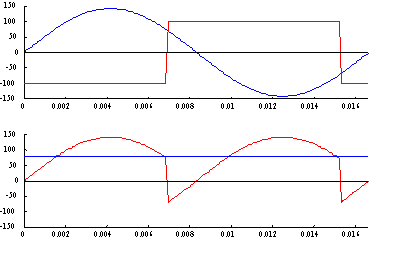

A.C input given to converter 1 for rectification in this process positive cycle of input is given to first set of forward biased thyristors which gives a rectified D.C on positive cycle, as well negative cycle is given to set of reverse biased thyristors which gives a D.C on negative cycle completing full wave rectified output can be given to load. During this process converter 2 is blocked using an inductor. As thyristor only start conducting when current pulse is given to gate and continuous conducting until supply of current is stopped. Output of Thyristor Bridge can be as follows when it is given to different loads.

由于双转换器也包括转换为D.C至A.c以使其运行转换器两个被阻塞，D.C输入变为DC电源转换的负载。

射击晶闸管：

为了使晶闸管导电，一个触发脉冲必须与线电压同时给予它的门极。在双变换器晶闸管桥上必须加一个单独的栅极驱动电路，栅极驱动电路必须与源电压同步，任何延迟都会导致零交叉抖动和零频率波动。为了防止这些电路必须包含锁相环和比较器。

单相双转换器的应用

• 直流电机的速度控制和方向控制。

采用单相双变流器控制直流电机的速度和极性

单相双转换器可用于控制与微控制器的旋转速度和旋转方向，四个SCR的组合放置在电机和电机的任一侧是负载。这些晶闸管可以通过连接到微控制器端口的光耦合器触发。

通过将一组晶体管设置在一个晶闸管上，可以通过将其放置在一侧的触发器的旋转来初始化电动机旋转，并且通过触发电动机速度的另一组晶闸管变化可以实现电动机方向的变化可以通过延迟发射角度实现电动机的速度变化。SCR。

模式选择和速度选择都是微控制器接口开关使用这些开关可以选择速度和旋转。

单相三支腿AC/AC变换器

电力电子学是电子学在功率转换方面的应用。功率转换的一个子类是交流到交流转换。一个交流到交流电压控制器是一个转换器，它控制电压，电流和平均功率从一个交流源传送到一个交流负载。交流电压控制器有单相和三相交流控制器两种。

单相AC / AC转换器是转换器，其从固定的AC输入电压转换为具有所需频率的可变AC输出电压。它们用于实用电路，如光调光电路，感应电机的速度控制和牵引电机控制等。单相AC / AC转换器中有许多现有技术;它们是单相 - 两条腿，三条腿和四条腿。单相 - 两个和四个腿转换器有一些缺点，如 - 它们需要大量的功率器件，大控制电路，更大的开关和损耗仅减少一半以控制输出的50％。因此，为了克服传统使用的转换器中存在的这些缺点，更好的方法是使用单相三AC / AC转换器。

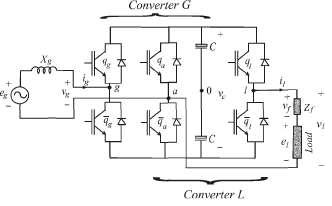

单相-三支腿由3支腿和6个开关组成。网格侧和荷载侧均采用支腿。支腿执行整流操作，电网执行逆变器操作。在这里，我们用脉冲宽度调制（PWM）控制转换器输出的技术。单相三腿转换器如下图所示：

在供电电压开关的正半周期中，Qg和Qa在整流器中导通，我们得到整流输出通过电容和for逆变器操作除了开关QG和QA'之外，负载侧腿中的开关QL也触发，我们在负载中获得交流输出。在负半周期开关QA和QG'中的电网侧导通暗示整流输出和用于反转操作，除了开关QA和QG'之外，开关QL'也会触发，我们在负载中获得交流输出。通过使用PWM方法，通过调节逆变器装置的开启周期获得固定的DC输入电压，并且通过调节逆变器装置的开启周期获得受控的AC输出电压。转换器电路中的开关，用于获得适当的操作，也可以减少谐波。通过改变调制指数的值，我们可以根据我们的便利改变脉冲宽度。

三腿变换器的优点及应用

• 通过电容的直流输出电压几乎是四脚变换器的两倍。
• 可以提高电路的功率额定值和电压。
• 可以通过减少损耗和开关获得相同的输出。因此，可以提高效率和功率因数。
• 该变换器适用于不间断电源电路(UPS)和输入电源电力电子对驱动器进行四象限操作。
