PIC微控制器工程学生项目

PIC的简称是“外设接口控制器”，它是一个单片机家族。这种微控制器是由microchip、NXP等多家公司生产的。这个单片机组成模拟到数字转换器，记忆，定时器/计数器，串行通信和中断组装成单个IC。当我们选择PIC微控制器的PIC微控制器或嵌入式项目在电子或电气领域，我们有几种选择，从2021欧洲杯足球竞猜官方平台8位到32位不等。有许多类型的微控制器是可用的，如AVR, 8051, PIC，和ARM。PIC微控制器编程通过使用集成开发工具执行许多控制操作完成。

当我们选择基于电子或电气的PIC单片机项目时，我们有很多选择。2021欧洲杯足球竞猜官方平台从8位到32位，不同的微控制器可以很好地用于不同复杂和成本限制的项目和产品。但如果我们谈论学生项目，它可能是大项目或小项目;只有少数几个微控制器是兼容的。通过阅读以下概念，了解一些PIC微控制器项目的想法。

PIC微控制器工程学生项目

这些微控制器用于音频附件，智能手机，视频游戏设备，高级医疗设备等许多应用中。您可以通过阅读以下概念信息来了解工程学生的顶级PIC微控制器项目列表。

PIC声纳(超声波)测距项目

基于PIC微控制器的声纳范围取景器通过在不可能通过人耳的频率传播短的噪声脉冲，即超声波声或超声波。后来微控制器注意到噪声扩散的回声。将噪声扩散到回声接收，我们将估计与文章的距离。

该声纳测距项目利用5个标准晶体管来获取和传播超声波，并使用一个比较器来定位阈值回波识别水平——因此除了微控制器之外没有唯一的组成部分。超声波换能器是普通的40khz类型。注意- PIC微控制器的内部振荡器是使用的，这储备2引脚-可以用于标准I/O。

基于PIC的BRAM(初学者机器人自主移动)

本项目展示了如何开发BRAM。它的目的是通过引入一些可以在家里轻松发现的成分来轻松构建。这个机器人项目的关键控制器是一个Microchip (PIC16F690)。2张旧cd被用来开发机器人系统的底盘。齿轮传动直流电机、脚轮、电池电源和机器人的保险杠钥匙或胡须被抓住在下层甲板上，而上层甲板由机器人的传感器板、PIC16F690芯片和电机驱动器组成。

在下面给出的是BRAM的建筑材料：

• 2用于机箱的CD或dvd
• 2带轮子或改进的伺服电机的2个齿轮直流电动机
• 一个3 × 1.5伏AA电池盒与开关按钮
• 脚轮1个塑料珠和1个回形针
• 保险杠传感器有2个微键和2个回形针
• 螺栓，印刷电路板，螺母，支架，双胶带，以拥抱所有这些组成部分在一起。

多功能中央供暖程序控制器使用PIC16F628A

这种多用途的集中供热系统控制器是用来利用锅炉的。2继电器控制热水和供热。它包含一个前面板按键控制与一个LCD屏幕16×2。它还提供了一个顺序关联，允许通过PC的帮助远程工作。

程序设计器和加热锅炉控制继电器在不同的单元中离合器，只是为了找到靠近锅炉的继电器，而程序设计器可以在住宅的任何地方使用低压电源返回到继电器组件。此外，您还可以开发一个串行接口链接，在这种情况下，只需要4根电线用于电源和继电器控制。

特征

• 集中供热和锅炉自动调节。
• 十个灵活的计划。
• 程序可以按照说服设置。
• 从外立面面板或远程手动操作和设置
• 电池支持RTC(实时时钟)。
• 位于距离锅炉较远的程序员可以使用6芯报警电缆。
• 前面板可以锁定
• 基于Microchip PIC 16F628（微控制器）。

一种使用PIC12F683和DS1820的通用温度数据记录器

这里我们展示了一个基于Microchip的8针微控制器(PIC12F683)的温度数据记录器项目。它研究来自数字传感器(DS1820)的温度数据，并在其内部的EEPROM中积累。该单片机拥有256字节的国产EEPROM，温度值将以8位格式保存。这意味着将研究来自数字传感器的8位关键温度值，温度分辨率将为1摄氏度。

温度记录器功能

• 从数字传感器解释温度，并在内部EEPROM中积累
• 可累计约254个温度值。采用EEPROM位置“0”保存采样中断，采用位置“1”保存记录数。
• 有3个取样休息的选择:1秒，1分钟和10分钟。这可以在升级时选择。
• 用于手动控制的启动和停止键。
• 记录的值通过串口发送到PC机。已经存在一个发送按钮来开始数据传输。
• 一个LED显示不同的正在进行的过程。
• 重置键删除所有以前的数据。

使用PIC16F84A的气体传感器

这里我们展示了一个由PIC16F84A微控制器和GH-312传感器支持的气体传感器电路。GH-312能够感知液化气、丙烷、烟雾、酒精、丁烷、甲烷、氢气等气体。当它检测到任何一种气体时，它会提示微控制器(PIC16F84A)，后者反过来打开蜂鸣器并点亮LED。这里我们在项目中使用了9伏电池，因为传感器需要9伏的输入。

传感器的输出当它提示微控制器是5V，这是一个理想的无偏差联合到任何微控制器。虽然使用了9V电池，但任何12伏电源都可以完美工作，因为传感器可以管理9伏到20伏，微控制器的电压由7805控制器同步。

RS232与PIC微控制器通信

本项目展示了如何使用PIC微控制器通过RS232接口执行简单的通信。RS232是一个正常的连续通信接口，它允许通过至少3根线传输和获取数据。通过RS232接口可实现微控制器与PC机之间的连接，通过PC机的COM口或2个微控制器之间的连接。

RS232被用于各种各样的原因，例如:将PC命令传输到微控制器，将调试信息从微控制器传送到终端，将最新的固件下载到微控制器，以及其他各种事情。PC将与终端程序合并接收和发送数据。通过微控制器传输的数据显示在终端窗口中，在终端内按下的按键将匹配的按键代码传递给微控制器。

LED自行车灯采用PIC10F200

在这个项目中有一个多功能的LED自行车灯，使用了3个LED。该项目由基线(PIC10F200)微控制器支持，工作电压为2 - 5伏。在待机形式下，它使用小于1µA的功率，使其成为电池驱动功能的理想匹配。它采用3个单独驱动的高强度led，和一个单独的按键开关灯on - off和改变功能模式。

3开关迷你红外遥控

这3按钮的迷你红外遥控项目传输12位SIRC红外指示，利用任何电视遥控器。它的目的是功能与2通道继电器和3通道继电器驱动板项目。该继电器驱动板利用Microchip公司的PIC10F200(微控制器)，它的成本很低，加上一些轻松定位的成分，使其组装起来非常经济。

3按钮迷你红外遥控电路非常简单。PIC10F200(微控制器)与固件程序产生一个40khz卡特转换与SIRC配置数据。所有3个开关都分配了不同的命令代码，固件将通过IR LED传递时，按下按钮。完整的单位从CR2032这是一个3伏的锂硬币电池获得电力。当没有按键被按下时，微控制器进入待机模式，它使用大约100nA (0.1μA)。如果电池不使用，它将持续数年。

用PIC16F84A单片机实现电话遥控

该项目设计在至少八个设备中通过播放称为PIC16F84A的PIC微控制器，毗邻电话线。这里的独家方面是不像另一个电话线遥控器;此齿轮不需要在远端回复呼叫，因此不会使用费用。此小配件取决于电话线上给出的戒指数量，以刺激或脱离设备。

电话操作远程键的方向：

• 在开发中央电路时，一定要为微控制器带来一个18针插座。不要直接焊接集成电路的电路板，因为你可能需要移除它编程。在中央电路上使用PIC之前，首先要对其进行编程。在网上有许多程序员可以为PIC微控制器编程。
• 从程序员18引脚插座中取出PIC，并将其放置在中央电路插座中。
• 现在把电话线接上电路，打开电源。
• 现在电路板已准备好测试。

自动化城市水管理系统

任何城镇管理的重要特征之一包括水管理。这是一种基本特征，因为这些日子水弹簧极为有限，没有人能负担其浪费。这种水管理项目谈到了技术进步水分配与管理的自动化。在系统中包含的各种方面如下： -

• 各地区的移动受控水分配。
• 与水箱水位相关联的电机速度控制。
• 按用水量计算账单。
• 按照纸币付款分配水。
• 通过gsm模块更新手机状态。
• 办公室里关于地位的声音声明。
• 管理中心中的数据记录器，用于统计分析。

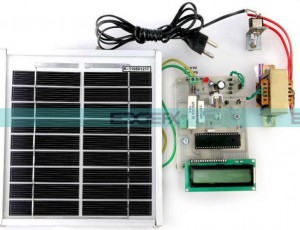

基于PIC微控制器的测量

该项目的主要目标是通过多个传感器数据采集来测量太阳能电池参数。

电源由一个降压变压器230/12V组成，它将电压降至12V交流电压。这个交流电压通过a转换成DC桥式整流器，用电容滤波器去除波纹，然后用稳压器调节到+5V，这是单片机和其他电路运行所需要的。

该项目采用太阳能电池板，可保持监控阳光。在该项目中，使用家庭PIC16F8的PIC微控制器监测太阳能电池板的各种参数，如电流，电压，温度或光强度。

使用LDR传感器监测光强度;同样，电流由电流传感器控制;电压由分压器原理控制，温度由温度传感器控制。所有这些数据都显示在一个液晶显示屏上，这是与PIC单片机接口。

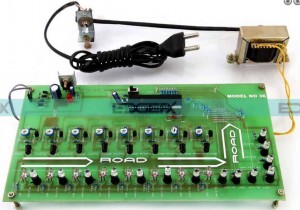

基于PIC单片机的检测车辆运动发光路灯

该项目的主要目标是检测高速公路上的车辆运动，只打开它前面的几盏路灯，然后在车辆离开路灯时关闭灯，以节约能源。在夜间，高速公路上的所有灯都为车辆保持亮着，但当没有车辆移动时，大量的能源被浪费了。

这个项目提供了一个有助于节约能源的解决方案，它使用传感器来感知高速公路上接近的车辆，然后提示车辆前面的一组路灯打开。当车辆经过路灯时，系统会自动关闭路灯。

目前,藏灯用于城市街道系统;HID灯的工作原理是气体放电。因此，任何电压降低都不能控制强度。在未来的街道照明系统中，基于白色led的灯具将被HID灯所取代。光强也是可能的脉宽调制由PIC微控制器生成。

感知车辆运动的传感器被放置在道路两侧，向微控制器发送信号，从而打开/关闭led。因此，这个项目有助于节约大量能源。此外，该项目可以通过使用合适的传感器，不仅可以检测高速公路上失败的路灯，而且可以通过GSM调制解调器向控制部门发送短信，以便采取纠正行动。

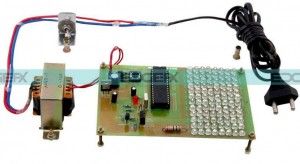

基于PIC单片机的路灯亮度自动控制

该项目用于使用PIC微控制器控制路灯的自动强度。这提出的系统使用发光二极管在街道照明系统中代替HID灯以节约能源。PIC微控制器通过开发PWM信号来控制光的强度，驱动MOSFET将led相应地切换到所需的操作。

在高峰时段，街道灯光强度保持较高;由于道路上的交通在深夜趋于缓慢减少，强度也逐渐降低，直到早晨。最后，它在早上6点完全关闭，在晚上6点再次恢复。此外，该项目还可以与太阳能电池板集成，帮助将太阳能强度转化为相应的能量，用于高速公路的照明。

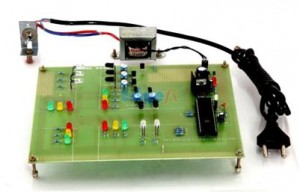

基于PIC单片机的密度交通信号系统

该项目的主要目的是开发基于密度的交通信号系统。本项目采用PIC微控制器，与传感器进行适当的接口。这些传感器会自动改变交叉口的时间以适应车辆的移动，从而避免了交叉口车辆不必要的等待时间。

在这个项目中使用的传感器是IR，光电二极管在视线配置的负载，以检测在交通信号的密度。在三个区域测量车辆密度;低，中，高，根据时间分配。

此外，通过在城市的所有交通枢纽之间建立网络，可以加强该项目。网络可以是有线的，也可以是无线的。这种同步将大大有助于减少交通拥堵。

基于PIC单片机的

这个项目的主要目标是设计一个药物提示使用PIC单片机这提醒病人在规定的时间服药。这个项目最适合老年人。这个系统会发出嗡嗡的声音提醒医生，同时还会显示当时要服用的药物的名称。

这个项目使用一个矩阵键盘来存储特定药物的各自时间。基于一个RTC接口到微控制器，程序设定的服药时间会显示在液晶显示器上，并伴有蜂鸣器声音提醒患者服用适当的药物。本项目使用的单片机为PIC16F8系列，RTC在晶体的支持下保持准确的时间。

此外，该项目可以通过与GSM技术集成来加强，使患者通过短信收到关于他/她的手机必须服用的药物的提醒。此外，通过将该设备与PC接口，还可以纳入更改药品名称的规定。

更多PIC控制器项目

下面是更多的例子基于微电控制器的项目。

• 在送电表前检测电力盗窃，并通过GSM信号通知控制室
• 用PIC单片机设计的直流电机速度控制单元
• 使用PIC微控制器的路灯自动强度控制
• 多路交汇处信号联网以改善交通管理
• 车辆运动感知LED路灯空闲时间调光
• PIC单片机电视遥控器的无绳鼠标功能
• 测量太阳能光伏电力
• 使用PIC微控制器的药物提醒
• PIC控制动态时间城市交通信号
• 用PIC单片机将电视遥控器作为计算机的无绳鼠标
• 基于PIC单片机的踩踏事故预警系统
• 使用PIC单片机的便携式可编程药物提醒
• 用PIC单片机实现工业中多电机的速度同步
• 使用PIC微控制器在各个连接处同步交通信号
• 电能表计费与负载控制GSM与用户可编程数字功能的PIC单片机
• 太阳能测量系统
• 基于密度的流量信号系统使用PIC微控制器
• 基于PIC单片机的RFID设备控制与认证
• 街灯在检测车辆运动上发光
• 使用PIC微控制器通过GSM和用户可编程数字功能提示车主的汽车盗窃

因此，在开发任何PIC单片机项目的初期，必须使用简单的PIC。这肯定会帮助那些学生和爱好者，他们实际上渴望在PIC接口上做伟大的创新，但正面临一个艰难的时间来发现一个优秀的项目来启动。这里解释的这些pic微控制器项目确实是支持pic微控制器接口的一些最优秀的电子项目。我们相信您可能对这些项目理念有了更好的理解。此外，任何关于这篇文章或最后一年的查询电子产品项目你可以在下面的评论区评论我们。
