采用ULN2003集成电路的继电器驱动电路

继电器驱动电路使用ULN2003的特色图像
继电器驱动电路使用ULN2003的特色图像

一般来说,在设计的时候电子产品项目负载由微控制器控制(打开或关闭)。但是,为了达到这个目的,电路需要继电器,作为控制开关(不同的电路使用不同类型的继电器)。根据从单片机或其他控制电路接收到的信号,继电器控制负载。继电器由连续电源组成,无论何时它被驱动或得到控制信号,然后继电器被激活,负载可以打开或关闭。但是,首先我们必须知道什么是继电器驱动电路。

继电器驱动电路

用于驱动继电器的电路可以称为继电器驱动电路,它可以使用各种集成电路来设计。这些继电器需要被驱动来激活或打开。因此,继电器需要一些驱动电路来打开或关闭(根据需要)。继电器驱动电路可以使用不同的集成电路如ULN2003、CS1107、MAX4896、FAN3240、A2550等。这里,在这篇文章中让我们讨论一下使用ULN2003的继电器驱动电路。在详细讨论继电器驱动电路之前,让我们先了解一下IC ULN2003。


继电器驱动IC ULN2003

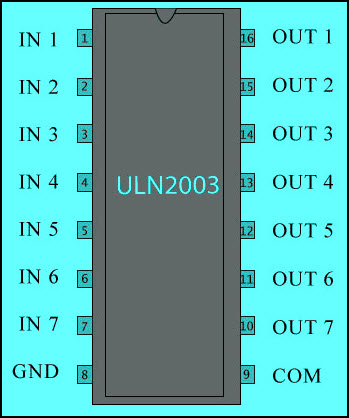

继电器驱动IC ULN2003引脚图
继电器驱动IC ULN2003引脚图

集成电路ULN2003A是a型达林顿晶体管处理高电压和高电流的阵列。有各种类型的继电器驱动芯片,如高侧拨动开关,低侧拨动开关,双极NPN晶体管,达林顿晶体管,n通道MOSFET, ULN2003驱动芯片。

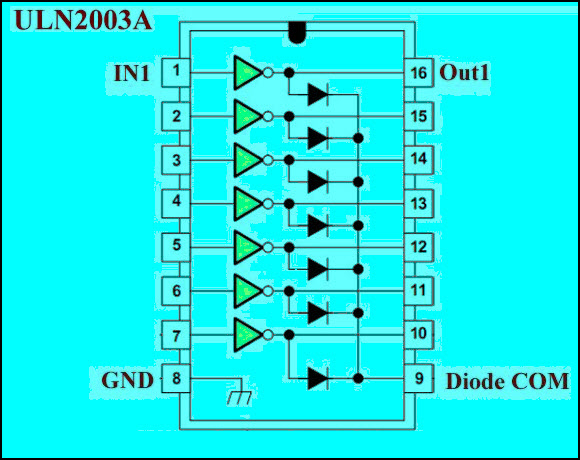

继电器驱动IC ULN2003内部原理图
继电器驱动IC ULN2003内部原理图

IC ULN2003A的引脚图如上图所示,由16个引脚组成。集成电路ULN2003A由7-NPN达灵顿对组成,如图所示,通常用于开关电感负载(如果使用抑制二极管,则耗散电压峰值)和驱动步进电机。

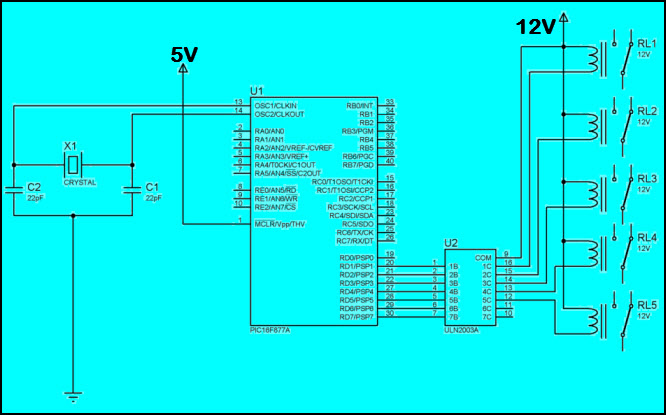

使用ULN2003的继电器驱动电路

采用ULN2003集成电路的继电器驱动电路
采用ULN2003集成电路的继电器驱动电路

用晶体管来使用多个继电器是很困难的,所以继电器驱动IC ULN2003A可以用来使用更多的继电器。使用ULN2003的继电器驱动电路可以使用7个继电器,使用ULN2803的继电器驱动电路可以使用8个继电器。上面的电路表示接口PIC单片机(PIC16F877A)与继电器使用的继电器驱动电路与ULN2003。箝位二极管内置在这些继电器驱动集成电路中,从而消除了对自由二极管的使用。

下面给出了可以用来打开和关闭继电器的程序,延时时间为1秒。


void main ()
{
TRISD = 0 x00;//端口D作为输出

{
PORTD。R1 = 1;//继电器1打开
PORTD。R2 = 1;//继电器2打开
PORTD。R3 = 1;//继电器3打开
PORTD。R4 = 1;//继电器4打开
PORTD。R5 = 1;//继电器5打开
PORTD。R6 = 1;// 6号继电器打开
PORTD。R7 = 1;//继电器7打开…,等等。
Delay_ms (1000);// 1秒延迟
PORTD。R1 = 0;//继电器1关闭
PORTD。R2 = 0;//继电器2关闭
PORTD。R3 = 0;//继电器3关闭
PORTD。R4 = 0;//继电器4关闭
PORTD。R5 = 0;//继电器5关闭
PORTD。R6 = 0;//继电器6关闭
PORTD。R7 = 0;//继电器7关闭
Delay_ms (1000);/ / 1秒延迟
}
(1);
}

基于从单片机接收到的信号,继电器驱动电路驱动继电器开、关,从而控制连接到这些继电器的负载的操作。

继电器驱动电路的实际实现

继电器驱动电路的实际实现
继电器驱动电路的实际实现

这是一个创新的电气工程项目,从(集成和控制)2021欧洲杯足球竞猜官方平台四种不同的电力来源,如太阳能、市电、发电机和逆变器,消除了汽车电源的供电中断。本项目利用8051系列单片机它与四个开关接口(假设这些开关或选择键是上面提到的四个不同的电源)。因此,特定电源的缺失或故障可以通过按特定的开关或键来表示。

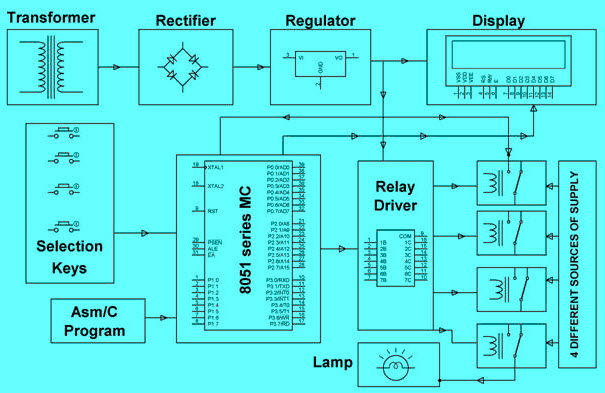

继电器驱动电路框图的实际实现
继电器驱动电路框图的实际实现

该项目由不同的块组成,如微控制器块,电源块、继电器驱动器、继电器、液晶显示器和负载(这里有一个灯用于演示目的)如图所示。微控制器的输入信号是使用这些按键开关给出的。因此,单片机产生适当的输出信号,并使用ULN2003馈送给继电器驱动电路。因此,继电器驱动电路根据从单片机接收到的控制信号驱动相应的继电器。因此,负载被打开,利用可用的电源。用于开启负载的电源可以在液晶显示器上显示。

你知道使用ULN2003的继电器驱动电路的其他实际应用吗?然后,在下面的评论部分分享你的观点、评论、想法和建议。
