AVR ATMEGA8微控制器架构及其应用

AVR微控制器的缩写是“高级虚拟RISC”，MCU是微控制器的短期内。微控制器是单个芯片上的微小计算机，并且它也被称为控制装置。与计算机类似，微控制器采用各种外围设备，如输入和输出单元，存储器，定时器，串行数据通信，可编程。微控制器的应用涉及嵌入式应用和自动控制的设备，如医疗设备，遥控设备，控制系统，办公机，电动工具，电子设备等。各种微控制器可用在市场上8051，pic和avr微控制器。本文提供有关AVR Atmega8微控制器的简要信息。

什么是AVR Atmega8微控制器？

1996年，AVR微控制器由“Atmel Corporation”制作。微控制器包括与RISC迅速运行的哈佛架构。与其他像睡眠模式-6相比，这种微控制器的特征包括不同的特征，内置ADC（模拟到数字转换器），内部振荡器和串行数据通信，执行单个执行周期中的指令。这些微控制器非常快，并且它们利用低功率以在不同的省电模式下工作。有不同的AVR微控制器的配置可用于执行8位，16位和32位等各种操作。请参阅以下链接;AVR微控制器的类型

AVR微控制器有三种不同的类别，如Tinyavr，Megaavr和Xmegaavr

• 小型AVR微控制器的尺寸非常小，在许多简单的应用中使用
• Mega AVR微控制器由于大量集成组件，良好的内存，并且在现代到多种应用中使用而闻名
• XMEGA AVR微控制器应用于困难的应用程序，需要高速和巨大的程序存储器。

Atmega8微控制器引脚说明

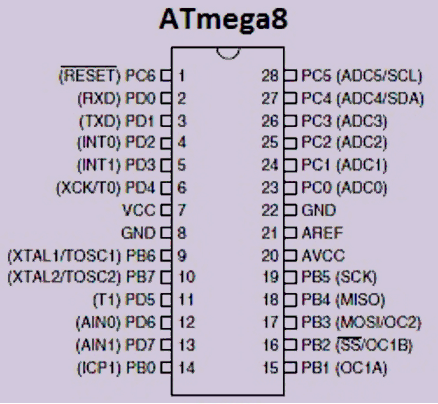

该Atmega8微控制器的主要特点是微控制器的所有引脚都支持除5针除外的两个信号。Atmega8微控制器由28个引脚组成，其中引脚9,10,14,15,16,17,18,19用于B端口B，引脚23,24,25,26,27,28和1用于端口C和引脚2,3,4,5,6,11,12用于D.

• PIN -1是RST（复位）引脚，并施加低于最小脉冲长度的时间长度的时间，将产生复位。
• PIN-2和PIN-3用于USART进行串行通信
• PIN-4和PIN-5用作外部中断。其中一个将在设置状态寄存器的中断标志位时激活，只要侵入条件成功，就会激活另一个。
• PIN-9和PIN-10用作定时器计数器振荡器以及外部振荡器，其中晶体与两个引脚直接相关联。PIN-10用于低频晶体振荡器或晶体振荡器。如果使用内部调整的RC振荡器用作CLK源和异步定时器，则这些引脚可用作定时器振荡器引脚。
• PIN-19用作SPI通道的主CLK O / P，从属CLK I / P。
• PIN-18用作主CLK I / P，从耦合CLK O / P。
• PIN-17用作SPI通道的主数据O / P，从属数据I / P。它用作I / P当从奴隶允许时被赋予，并且在主设备允许时是双向的。该引脚也可以用作与匹配O / P比较的O / P，这有助于作为定时器/计数器的外部O / P。
• PIN-16用作从属选择I / P。通过将PB2引脚布置为O / P，它也可以用作定时器或计数器1。
• PIN-15可用作定时器或计数器比较匹配A的外部O / P.
• PIN-23到PINS28已用于ADC（模拟输入的数字值）通道。PIN-27还可以用作串行接口CLK和PIN-28可用作串行接口数据
• PIN-12和PIN-13用作模拟比较器I / PS。
• PIN-6和PIN-11用作定时器/计数源。

Atmega8 AVR微控制器架构

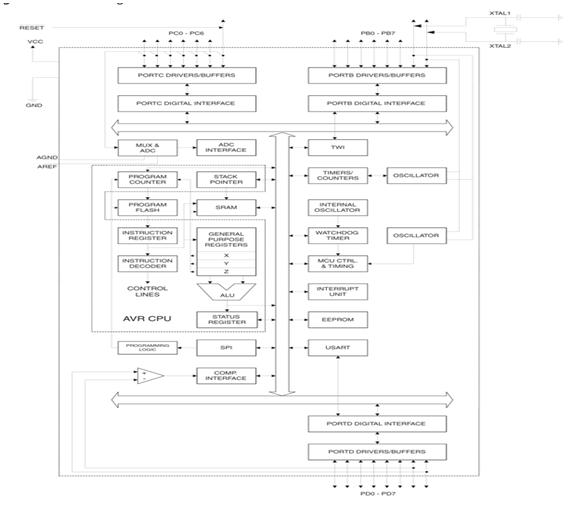

Atmega AVR微控制器架构包括以下块。

记忆：它有1kbyte内部SRAM，8 kB的闪存程序内存和512字节的EEPROM。

I / O端口：它有三个端口，即Port-B，Port-C和Port-D和23 I / O线路可以从这些端口获得。

中断：两个外部中断源位于港口D.九种不同中断向量，支持内部外围生产的十九次事件。

计时器/计数器：有3个内部定时器可访问，8位-2,16位1，呈现众多操作模式和支持内部/外部时钟。

串行外围界面（SPI）：Atmega8微控制器持有三个集成通信设备。其中一个是SPI，4针分配给微控制器以实现该通信系统。

USART：USART是最强大的通信解决方案之一。微控制器ATMEGA8支持同步和异步数据传输方案。它有三个引脚为此分配。在许多通信项目中，USART模块广泛用于与PC-MicrocoCtroller通信。

双线接口（TWI）：TWI是Atmega8微控制器中存在的另一个通信设备。它允许设计人员使用两根电线以及相互GND连接建立通信B / N两个设备，因为TWI的O / P使用开放集电极O / PS进行，因此外部上拉电阻是强制性的电路。

模拟比较器：该模块包含在集成电路中，通过与微控制器相关联的外部引脚连接到与比较器的两个输入连接的两个电压之间的对比设施。

ADC：内置ADC（模拟到数字转换器）可以将模拟I / P信号改变为10位分辨率的数字数据。对于最多的低端应用，这很大的分辨率就足够了。

Atmega8微控制器应用程序

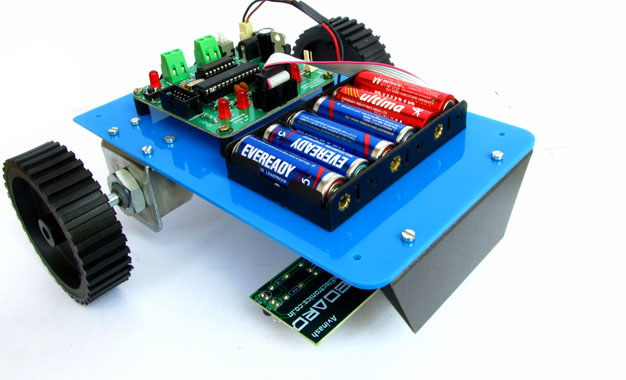

使用Atmega8微控制器建立各种电气和电子项目2021欧洲杯足球竞猜官方平台。下面列出了一些AVR Atmega8微控制器项目。

• 基于AVR微控制器的LED矩阵接口
• Arduino Uno和Atmega8之间的UART通信
• 用ATMEGA8微控制器接口光耦合器
• 基于AVR微控制器的火灾报警系统
• 使用AVR微控制器和LDR测量光强度
• 基于AVR微控制器的100MA电流表
• 基于ATMEGA8微控制器的防盗报警系统
• 基于AVR微控制器的操纵杆接口
• 基于AVR微控制器的Flex传感器的接口
• 使用AVR微控制器步进电机控制

因此，这是一个Bout The Atmega8微控制器教程其中包括，什么是Atmega8微控制器，架构，引脚配置及其应用。我们希望您对这一概念更好地了解。此外，有关这一概念或对此概念的任何疑问实现基于AVR微控制器的项目，请通过评论下面的评论部分来提供反馈意见。Atmega8和Atmega 32微控制器之间有什么区别？
