布尔代数计算器电路图

布尔代数计算器是数学流，包括操作逻辑表达式和逻辑变量。它执行逻辑操作，如AND, NAND, OR, NOR, NOT & X-OR。布尔代数计算器的值用逻辑0和1表示.Boolean代数计算器使用基本法律，如身份法，交换法，分配法，副总法和冗余法。本法的主要目的用于完成平等，分离，结合和含义等逻辑操作。逻辑操作可以以不同的方式说明，例如：结合（a ^ b）表示为a和b，差异（av b）被陈为a或b，暗示（a∈B）被说明B＆平等（A < - > B）表示为P X-NOR Q.

布尔代数的应用类似于逻辑值为0和1的电气开关状态。布尔代数计算器通过执行加法、乘法等运算，立即给出一个数学表达式的形式的结果。布尔计算器是非常容易和简单使用。布尔代数计算器块图

布尔代数计算器块图

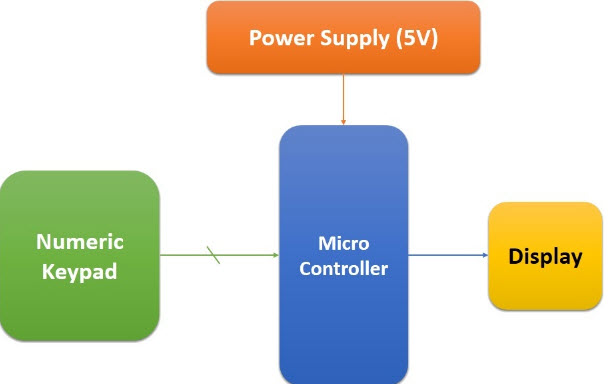

布尔代数计算器的框图包括不同的模块，如电力供应，键盘，微控制器和LED显示屏。

电源用于给猫头鹰电路提供电源，它将不同形式的能量转换为太阳能，机械和化学能量到电能。2021欧洲杯足球竞猜官方平台该项目使用5V能量，并提供给键盘，显示和微控制器。微控制器用于从键盘读取数据并将数据发送到液晶显示器。微控制器在这个项目中发挥着重要作用，并且由A编程我们的软件。

在这个项目中，使用了一个3双色LED显示屏来显示表情的发光图案。这些双色表示变量(如开关)的正常和互补。在这个项目的键盘是用来给最小的条件作为i/p，也就是说，在键盘上的每个数字，响应每个最小项。

布尔代数计算器电路

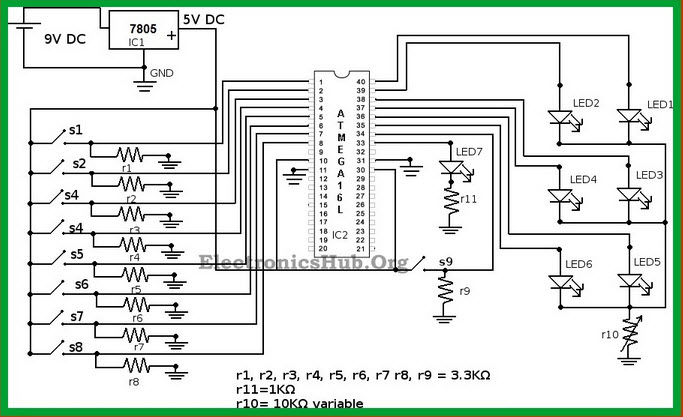

以下布尔代数计算器电路图是低成本，快速执行低功耗和可靠。此电路采用简单构建2021欧洲杯足球竞猜官方平台电气及电子元件可在市场上提供电阻，键盘，LCD显示器和微控制器，如下电路所示。

上述电路由三个变量最小化器组成，使用“Quine MC Cluskey算法”，通过执行布尔函数来求最小乘积和。这个计算器解决了布尔表达式和逻辑功能用不同的定理和定律。在这个项目中使用的微控制器起着至关重要的作用，它用程序编码并控制在这个电路中使用的元件。
当给电路供电时，LED就会闪烁。LED闪烁表示微控制器已经准备好接收来自键盘的i/ps。这些布尔表达式以乘积总和(SOP)的形式给出。

这个项目使用一个小键盘，由9个开关组成，其中8个开关与执行产品操作的最小项有关，其余的开关用作下一个按钮。当输入表达式时，LED就会关闭，单片机根据算法减小最小项表达式。然后，i/p LED闪烁意味着表达被最小化并显示在LED上。

通过按下下一个按钮，将O / P显示为一个分钟术语，第二分钟术语显示。因此，在获得最后一个最小期限之后，将减少表达，I / P LED关闭显示O / P结束，然后自动地，LED接通以指示微控制器已准备好接受进一步的I /p。

简化布尔表达式

以下表达式是使用代数技术的布尔表达式的示例。

表达是〜（a * b）*（〜a + b）*（〜b + b）=〜a

• ~ (A*B) * (~A+B) * (~B+B)
• 同一性法和补充法是~ (A*B) * (~A+B)。
• Demorgan的法律是（〜a +〜b）*（〜a + b）
• 分配律为~A + ~B * B
• 〜a是一个赞美或身份。

每一步都给出了一个方程的形式，并利用这些规则从前面的方程中解出方程。一般来说，有不同的方法来达到结果。

布尔代数法

有许多法律可以解决布尔表达式。布尔代数定理包括幂等结合定理、交换定理、分配定理、恒等定理、补定理、对合定理和DeMorgan定理。

幂等法则

一个* =
a + a = a

联想法

（a * b）* c = a *（b * c）
（a + b）+ c = a +（b * c）

换向法律

a * b = b * a
a + b = b + a

分配律

a *（b + c）= a * b + a * c
A+ (B*C)= A+B * A+C

同一律

A*0 = 0 A*!=一个
+ != !+ 0 =

赞美定律

a *〜a = 0
a +〜a =！

退化的法律

〜（〜a）= a

demorgan的法律

~(A * B) = ~A + ~B
~(A + B) = ~A * ~B

上述的每种和每种法律都是由两个部分描述的，这是彼此的双倍。二元原理是，互换表达式的+（或）＆*（和）操作，0和1个元素。

为了更好的理解布尔代数计算器电路的概念，在这里，我们解释了一个布尔代数的简化。下面将解释布尔代数简化的例子。

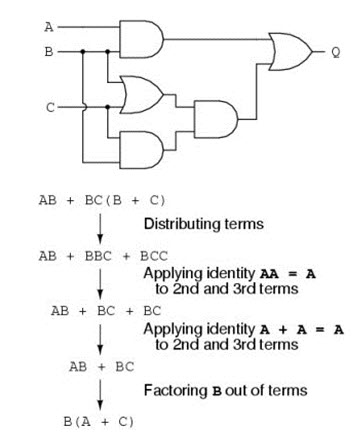

上面的电路是用两个或和两个与非门设计的，从电路中，我们可以得到如上图所示的AB + BC (B+C)式。对上述电路应用恒等定则和因式分解定则，简化后的表达式为简式。

因此，这就是一切布尔代数计算器电路，布尔代数计算器块图，布尔代数计算器电路图，简化布尔表达式，布尔代数法和布尔代数简化示例。我们相信您对此概念有更好的了解，此外有关此主题的任何疑问，请通过评论在以下评论部分中发表评论。该问题是一个问题，布尔代数计算器的应用是什么？
