什么是铁氧体珠子：工作及其用途

射频系统及转换器具有高性能和分辨率需要低噪声的电源设计才能获得最佳的性能。因此，特别需要对电源噪声进行滤波，减少模拟域与数字域之间的高频串扰收发器和混合信号转换器。一种用于过滤高频电源噪声的有效技术称为铁氧体珠。它是用于过滤宽频范围内的高频噪声的无源设备。它在其所提出的频率范围内变为电阻，并将噪声能量分散在热形状中。这完全可以通过串联的电源来完成。它经常与电容器朝向珠子两侧的电容器团结一致。所以这可以形成一个LPF网络并降低了高频电源的噪声。

什么是铁氧体珠?

用空心圆柱形的铁氧体材料制成的珠子，以提供简单的经济技术，以衰减或抑制高频铁氧体核心，噪音电子电路被称为铁氧体珠。备用名称为铁氧体块，铁氧体环，铁氧体扼流圈或EMI滤波器。这里，铁氧体是半磁性黑色物质。铁氧体封闭在塑料或橡胶材料中，以防护并保持该珠子位置。当电源线布置在珠子内时，它可以像RF抑制器一样执行。

铁氧体磁珠的阻抗范围主要取决于频率，因为在低频率时，它具有低阻抗，而在高频率时，它具有高阻抗。因此，在高频，它有射频干扰噪声和电磁干涉。这些频带利用铁氧体陶瓷内的高频电流耗散，用于制造基于高频噪声的抑制装置。

铁氧体珠电感

如果我们观察任何类型的铁氧体珠的数据表如ilbb-0603，那么我们可以简单地观察三种电气规格，如直流电阻，阻抗和额定DC。2021欧洲杯足球竞猜官方平台来自阻抗值，我们可以使用以下公式发现该特定频率的电感值。

xl =2πfl.

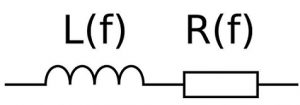

铁氧体珠符号可以用电路中的电感器来表示，该电感器与电阻串联在一起，如下面的电路所示

不同种类

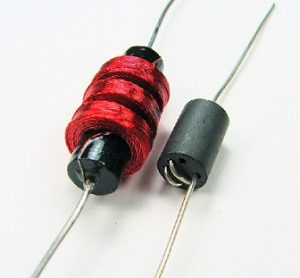

铁氧体珠子分为两种类型，即芯片铁氧体珠子和绕线铁氧体珠子。这些珠子提供对降噪的异常反应。例如，Wirewound类型在广泛的频率上工作，但它们在直流设置内提供低电阻。因此，对于正确使用它们，我们需要识别它们的电磁特性和它们在整个使用过程中的改变。

铁氧体珠子的工作

铁氧体带是一种无源电子元件，它的主要作用是抑制高频信号电力供应线。该珠的安排可以在进入特定设备的电源线或地线区域完成，如笔记本电脑或笔记本电脑充电器铁氧体珠的电源线。

铁氧体珠是根据法拉第定律原理工作的，法拉第定律指出磁芯位于a导体使反电动势发生在一个高频信号内，从根本上衰减了铁氧体频率的响应。典型的珠子可以从特定的制造商获得，如Coilcraft，因为特定项目可能需要定制珠子。

类似铁氧体的磁性材料被布置在电源区域，该电源区域允许电感阻抗源通过整个线路的信号。实际上，珠子是一种非线性成分。铁氧体磁珠的频率特性将帮助你理解它的简化电路模型。但是，这些特性可以随着温度和电流的变化而变化。

铁氧体珠的使用是什么？

铁氧体磁珠电感主要用于衰减中含有高频的信号电子元器件因为铁氧体珠的阻抗是电感的。一旦铁氧体扼流圈布置在电源线上并连接到设备，那么它就会分离电源连接上发生的高频噪声。

使用铁氧体夹钳是几种控制噪声的方法之一SMPS或开关模式电源．因此，铁氧体珠应用如铁氧体过滤器将提供控制和消除传导EMI。

在这些珠的许多应用之间，如滤波器，电源滤波器珠或电磁干扰滤波器珠一般可以额定为一个特定的直流阈值。高于该数值的电流会对器件造成伤害。困难的是这条边会受到高温的严重影响。当温度升高时，额定电流迅速减小。

铁氧体阻抗会受到额定电流的影响。当直流增强时，此珠将失去电感并饱和。珠圈的阻抗在相对较大的电流下可以最大程度地降低。

如何选择铁氧体钢珠?

选择铁氧体珠子并不困难，但你想知道如何选择你的设计，那么珠子的规格起着关键作用。如果电路板在精确的频率范围内进行EMI，则需要减少这些频率，之后这可能是电路设计的正确选择。

根据这些珠子的电感性能，关闭这些珠子缩小频率是正常的。但是，珠子不作为宽带LPF执行，因为它们可以简单地帮助降低精确的频率范围。您应该选择珠子范围和扼流圈，无论您的偏好频率都在其电阻频段内。

在为电路设计选择精确的珠子之前，如果设计人员可以为您的阻抗为您的阻抗而设计，则必须观察到铁氧体珠子的负载电弧。如果您的负载电流非常高，那么您需要选择一个珠子，可以在不丢失和在优选的频率范围内丢失和饱和其阻抗的珠子。

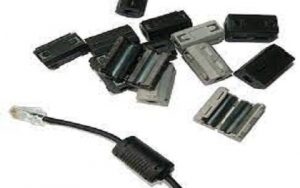

铁氧体珠子，用于EMI抑制

铁氧体珠以两种方式防止来自设备或其他设备的电磁干扰。导电电缆的性能就像天线如果设备生成可以在整个电缆中广播的RF能量，并且像无意的散热器一样执行。因此，珠子对于降低EMI来说是监管履行所必需的。

另一方面，如果有其他的电磁干扰源，如家用电器，那么珠阻止电缆作为天线工作，从其他设备获得干扰。这在数据电缆和医疗设备上最常见。

因此，这就是一切铁氧体磁珠的概述．然而，这些可能相当有用，但是，如果您只能准确了解它们的表现。这些珠子将减少相当小的频段中的信号，其效率主要取决于负载电流和温度。要使用此珠，您应该确认它达到了正确的规格。之后，一旦连接铁氧体珠，确保将电压下降和热量变为帐户。这是一个问题，是什么类型的铁氧体频段？
